Bomba de inyección PGP35-5
Bomba de inyección PGP35-5

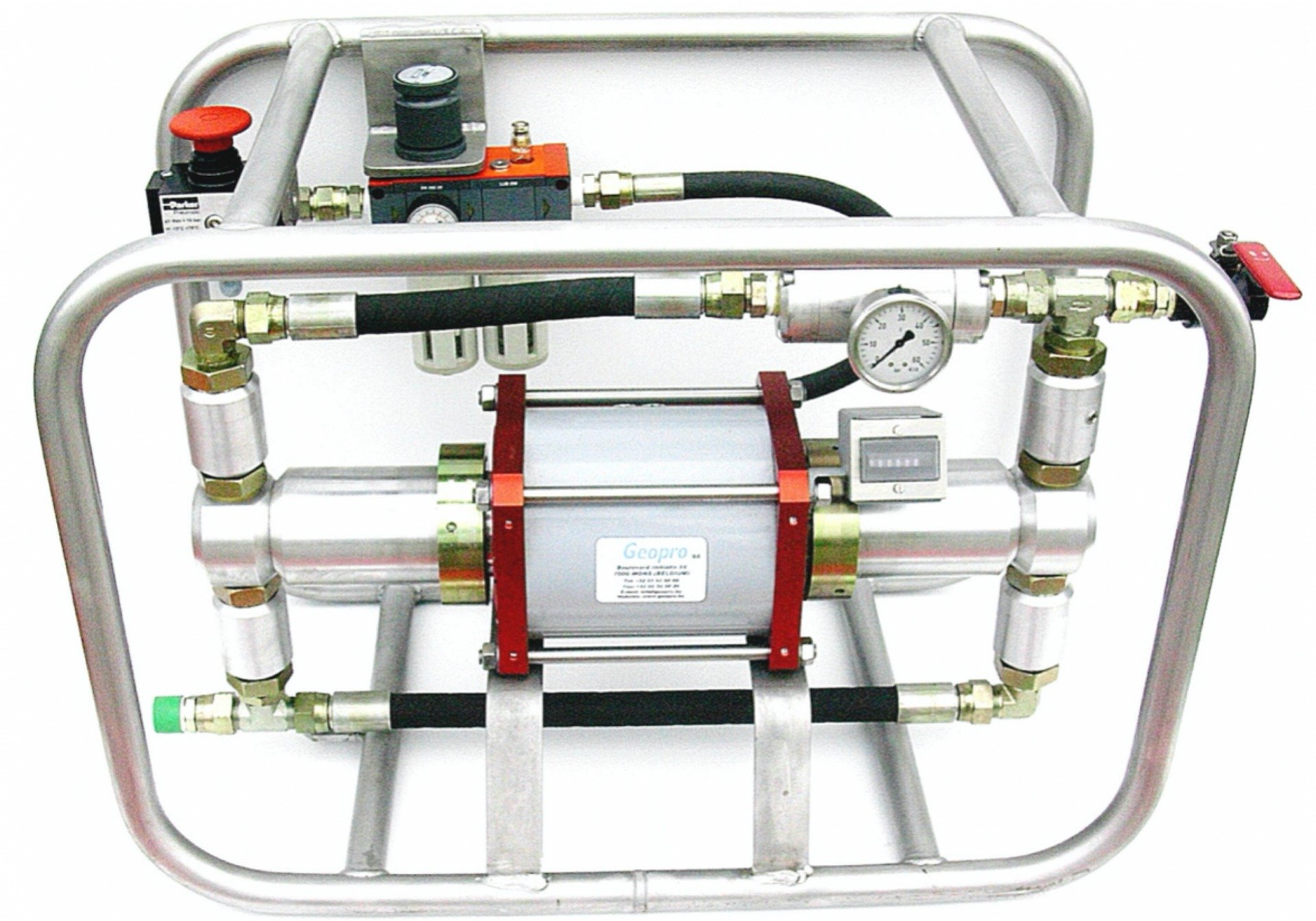

La bomba PGP-35-5 de accionamiento neumático es una bomba de pistón de doble efecto que permite la inyección a presión de fluidos tales como agua, lechada de cemento o lodo bentonítico.
Funciona sobre el principio de una relación de sección entre dos pistones. Esta relación es igual a 5 (en la versión estándar) para una presión de trabajo de 35 bar (*).

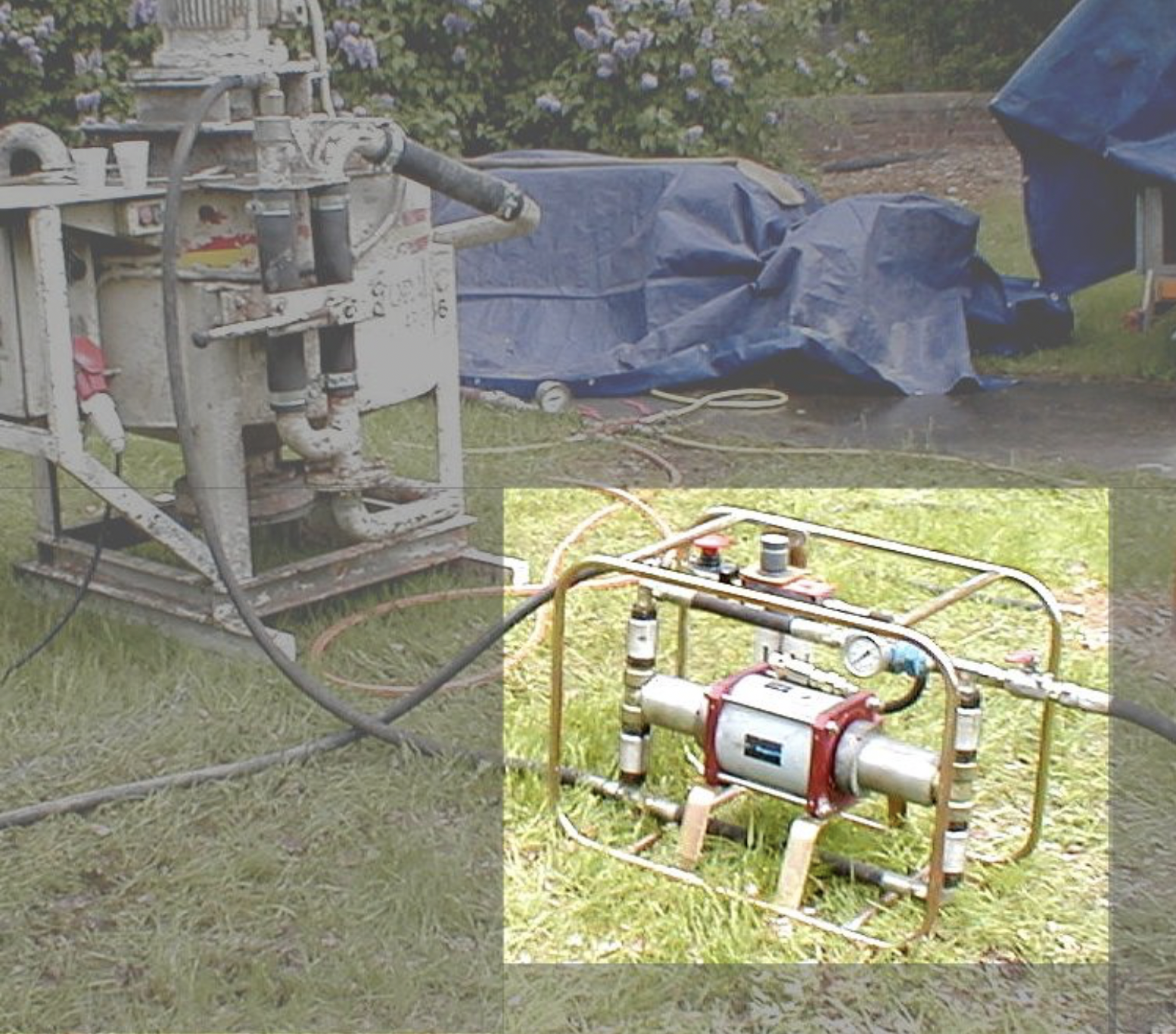

Su peso y tamaño reducidos la hace muy idónea para obras de espacio limitado y permite evitar el desplazamiento de equipos pesados.
(*) Bajo pedido, está disponible la bomba PGP-70-10; presión máx. 70 bares con 7 bares de aire comprimido. Caudal 23l/min.
Características principales
| Presión de inyección | 0-35 bar (con 7 bar de aire comprimido) |
| Caudal | 45l/mn |
| Cilindro neumático | Ø 160 mm |
| Cilindro hidráulico | Ø 70 mm |
| Líquidos de inyección | agua, lodo, bentonita, lechada de cemento |
| Tipo de válvulas | bola |
| Dimensiones | 740 x 540 x 440 mm |
| Peso del conjunto (bomba sobre chasis) | 38kg |
| Conexión aire comprimido | 1/2" BSP |
| Conexión entrada hidráulica | 3/4" BSP |
| Conexión salida hidráulica | 3/4" BSP |
| Consumo aire comprimido | 3.0 m3/mn |
| Volumen hidráulico por ciclo | 0,4 litros |

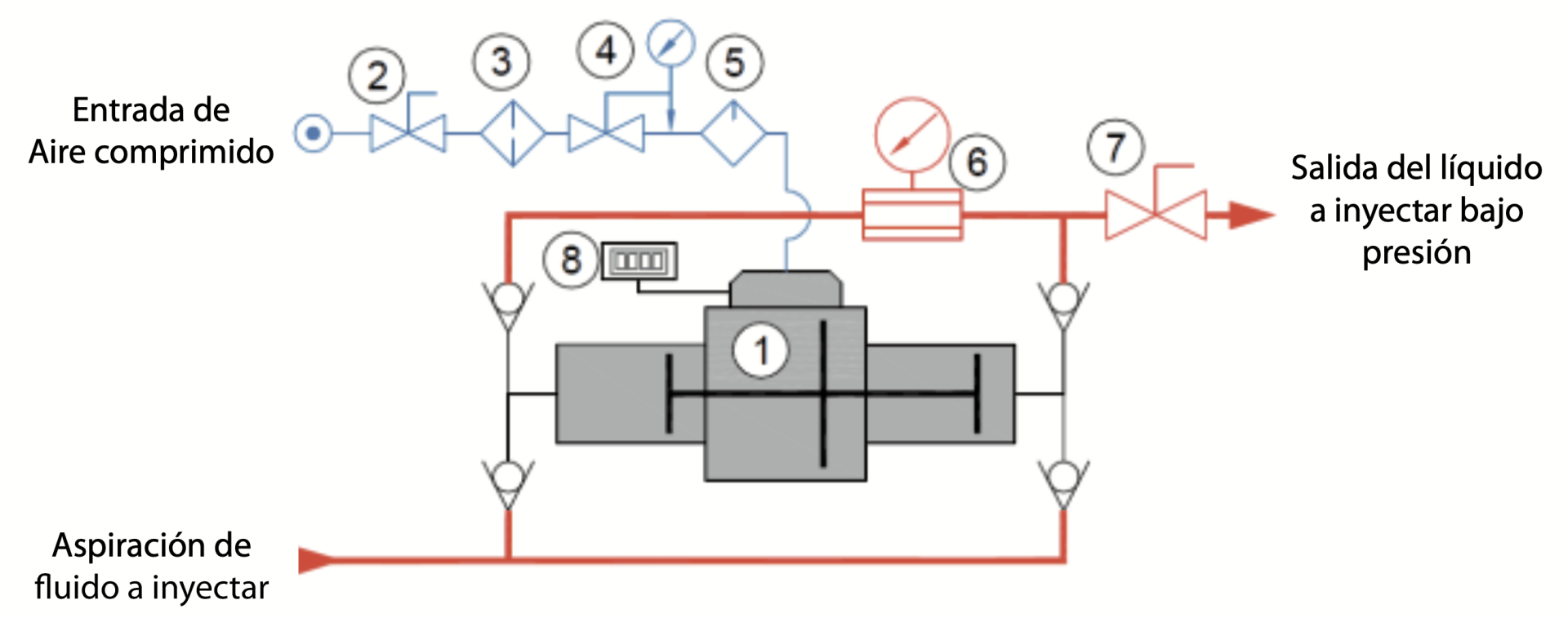

Esquema
1 - Bomba de accionamiento neumático
2 - Válvula de Stop/ Start
3 - Filtro
4 - Regulador de presión
5 - Lubrificado
6 - Separador de manómetro – Manómetro 0-60 bar
7 - Llave de cierre
8 - Contador de impulsiones
