Obturateurs pour essais de perméabilité
Obturateurs pour essais de perméabilité
Obturateurs Wireline

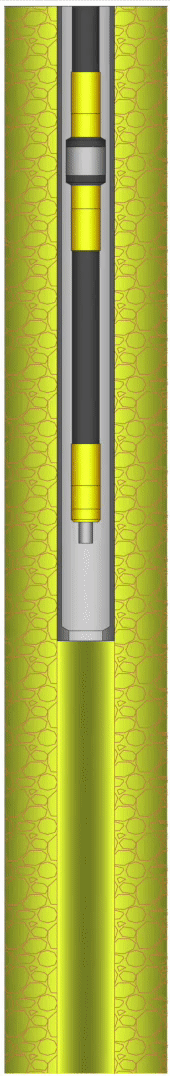

Obturateur Type "A"

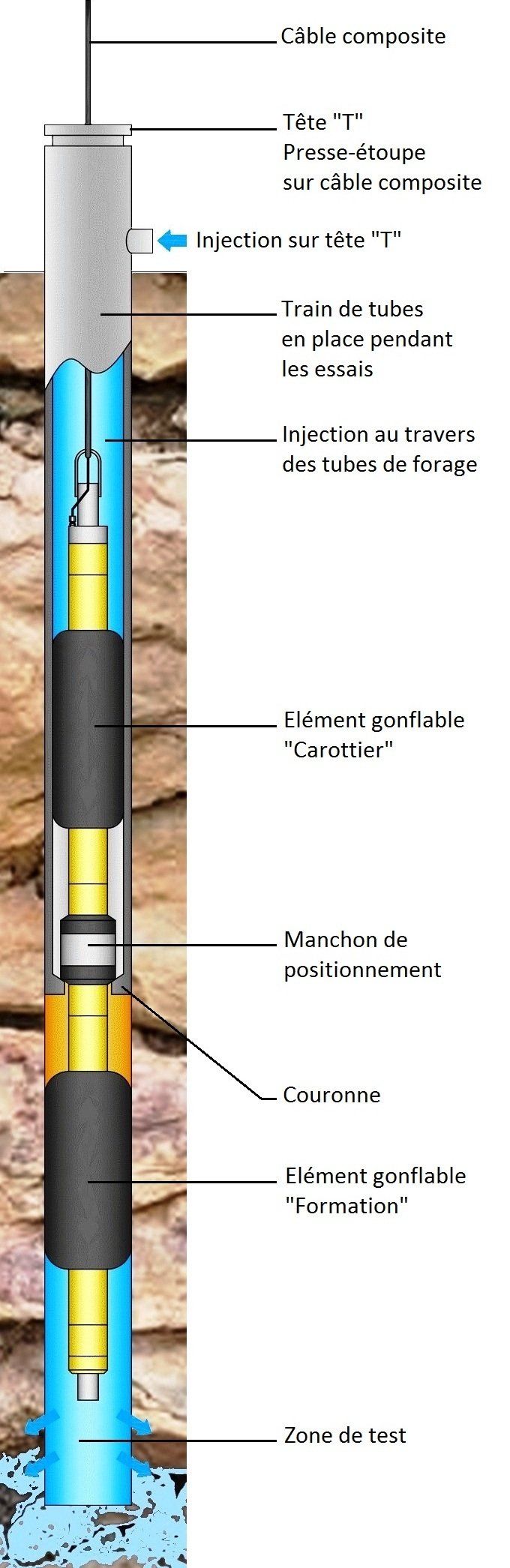

L'obturateur Wireline est un dispositif permettant de réaliser les tests de perméabilité en cours de forage avec le train de tubes en place.
Les obturateurs sont disponibles en diamètre N, H, P et S et sont adaptés à tous les types de carottiers Wireline.

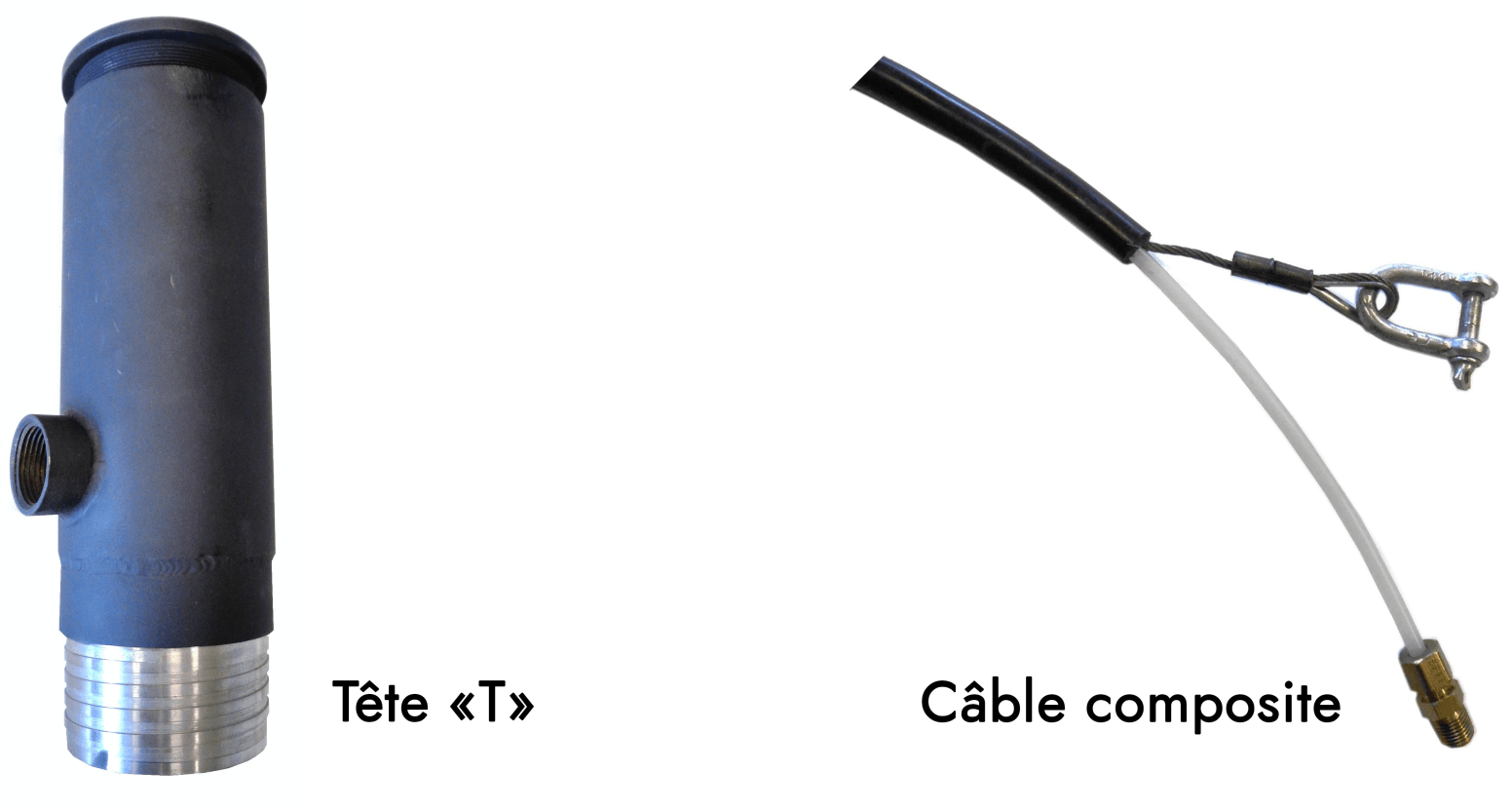

Ils sont manœuvrés et gonflés à l'aide d'un câble composite et une tête d'injection ‘’T’’ assure l'étanchéité autour de ce câble pendant le test. Un manchon de positionnement vient se poser sur la couronne pour assurer la bonne mise en place des éléments dilatables.
Ces obturateurs sont disponibles en version simple (Type A), en version double (Type B)
Spécifications
| Diamètre du carottier | N | H | P | S |
| Diamètre de perforation (mm) | 76 | 96 | 122 | 146 |
| Diamètre de l'obturateur (mm) | 42 | 56 | 72 | 85 |
| Passage intérieur de l'obturateur (mm) | 17 | 20 | 35 | 35 |
| Pression de service (bar) | 40 | 35 | 30 | 35 |

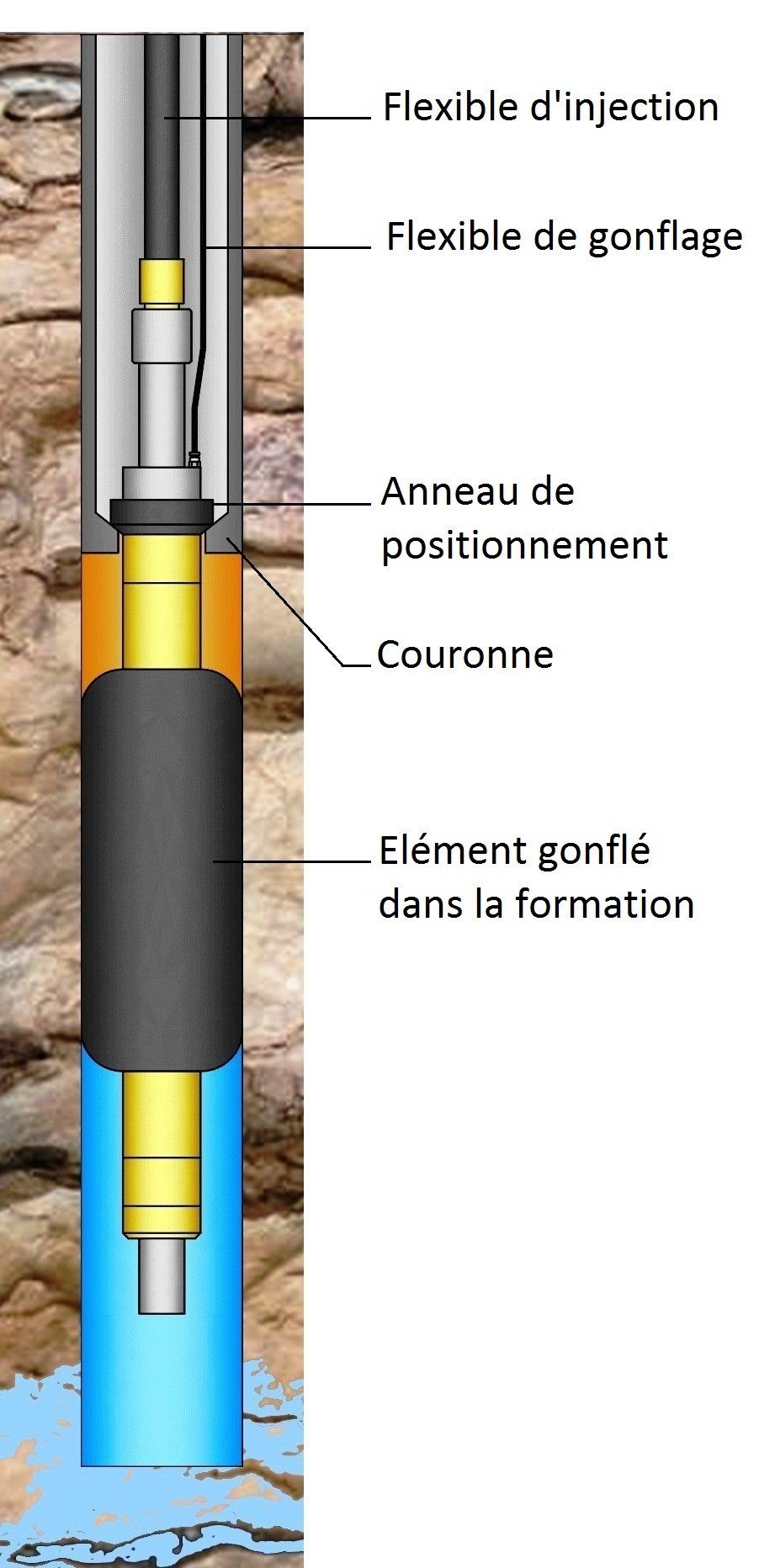

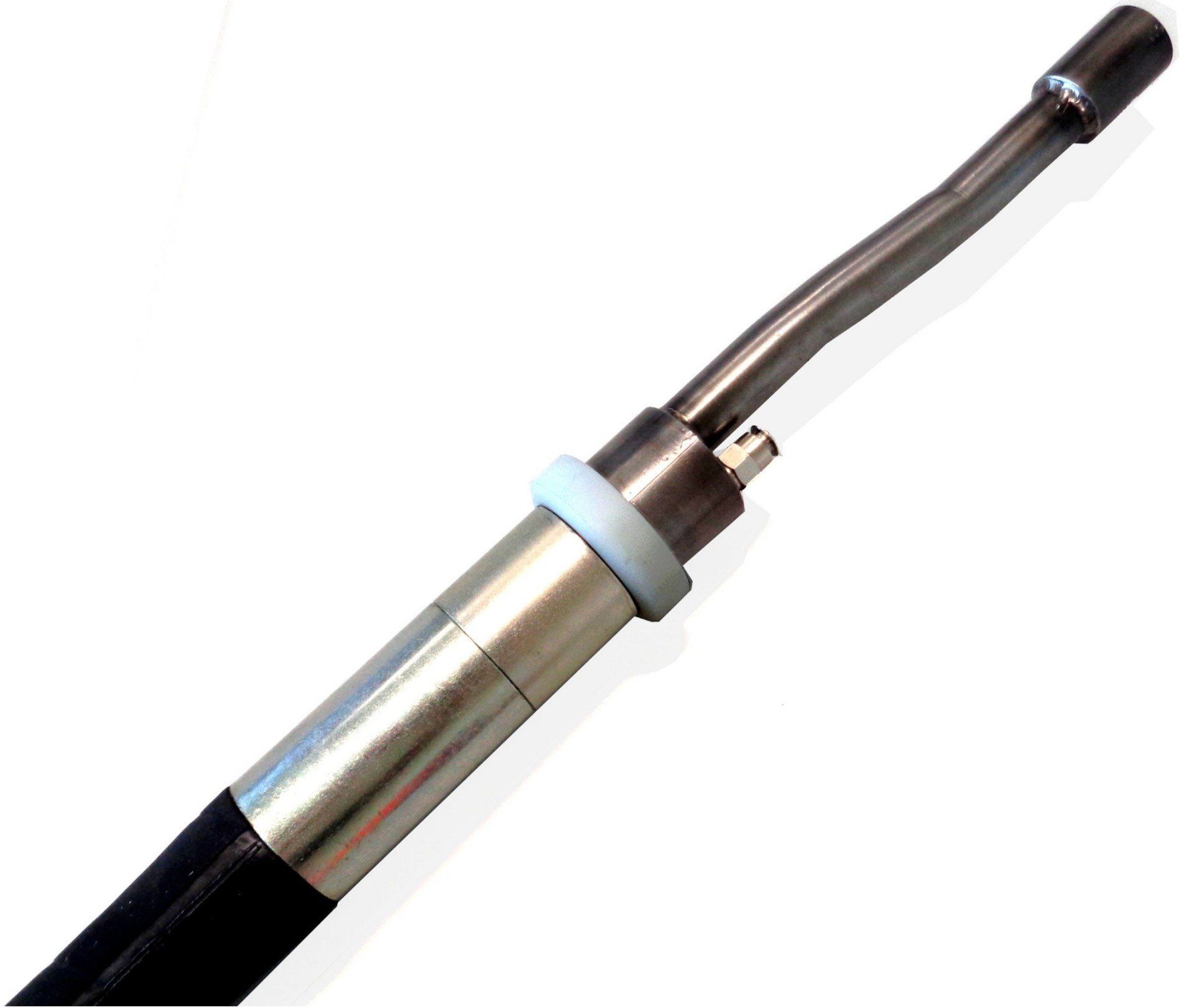

Obturateur avec anneau de positionnement
Pour les essais de perméabilité en cours de forage à faible profondeur, un obturateur peut simplement être équipé d’un anneau de positionnement qui vient reposer sur l’épaulement de la couronne de forage ; l’injection se fait alors au travers d’un flexible d’injection.
Obturateur type "B"

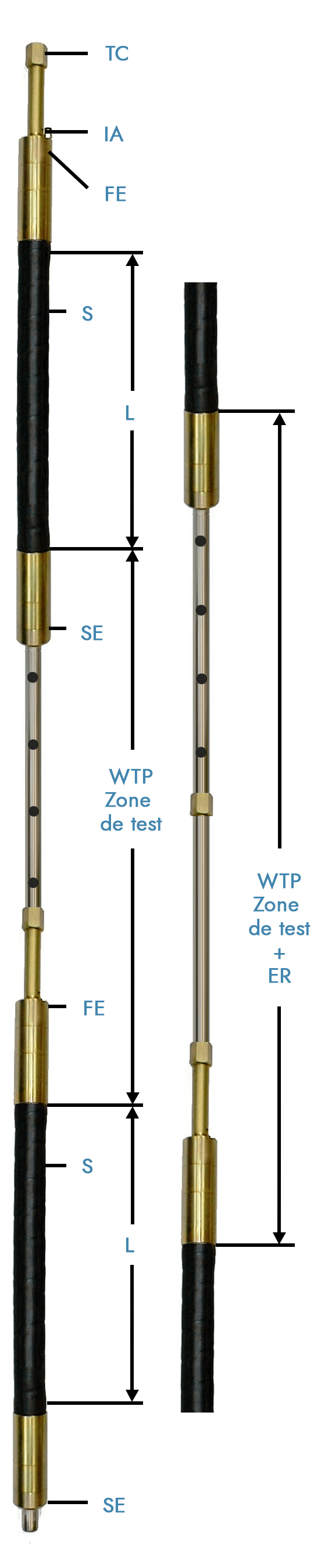

Obturateurs doubles WTP
Ces obturateurs doubles sont utilisés pour les essais d’eau et les essais Lugeon. Ils sont disponibles du
Ø42 au 170mm.
Les principaux éléments qui constituent cet obturateur sont :
La partie supérieure équipée d’un adaptateur de gonflage IA situé sur l’embout fixe FE. Le tube de l’obturateur supérieur est perforé dans sa partie basse. Les essais sont réalisés par injection d’eau dans le sol au travers des perçages de ce tube.
La partie inférieure est montée avec un embout fixe FE en partie haute et un tube intérieur. Cet embout fixe ne comporte pas d’orifice de gonflage.
Ces deux éléments assemblés constituent l’obturateur double
Type WTP.
La distance entre les deux éléments dilatables peut facilement être augmentée en ajoutant un tube d’extension ER. Le tube d’extension ER n’est pas perforé, le fluide de gonflage circule alors dans celui-ci pour le gonflage de la partie inférieure.
Ce type d’obturateur ne laisse apparaître aucune ligne de gonflage externe dans sa partie centrale.
Les longueurs standards de zone de test
WTP
sont de
500 et 1000mm
pour les obturateurs de 42 à 102mm et uniquement de 1000 pour les obturateurs de 130 et 170 mm.
