Obturadores simples y dobles
Obturadores simples y dobles ZI (28-170mm)
Los obturadores simples y dobles son utilizados principalmente para realizar inyecciones de lechada de cemento y pruebas de permeabilidad.

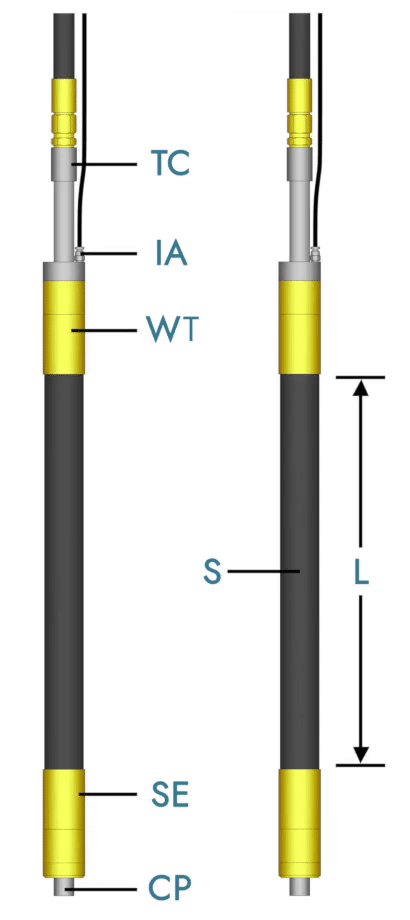

Los componentes principales de un obturador simple son,
elemento dilatable S
montado en una
estructura metálica WT
y un
terminal deslizante SE
en parte baja.
La inyección se hace a través de un
tubo central CP
en acero inoxidable y se infla a través de una
conexión IA.
El Largo L
del elemento dilatable se determina con respecto a la utilización en un tubo o en una perforación abierta. Los dilatables largos se utilizan en perforaciones abiertas con el fin de evitar que la inyección de lechada de cemento pase alrededor de ésta al momento de realizar la inyección.
Los tres largos estándar son:
●
L.300 mm
para los obturadores de Ø28, 30 y 42mm
●
L.500 et 1000 mm
para los obturadores de Ø28, 30, 42, 56, 72, 85, 102, 130y 170mm
●
L.1000
para los obturadores de Ø210, 255 y 285 mm
Otros largos de goma se pueden realizar a pedido.

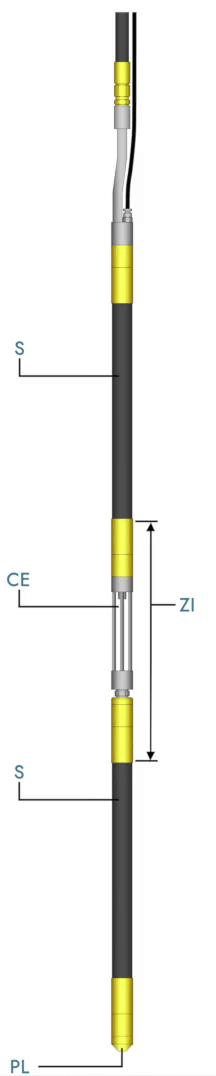

Los obturadores simples se pueden transformar fácilmente en obturadores dobles
ZI
con la disposición de
elemento central CE, y de una segunda
manga S
y de un
tapón PL
(con excepción de los diámetros Ø130 y 170 que están construidos sistemáticamente en versión
WTP
ver página 6).
Los elementos
centrales CE
de los diámetros 56 a 102mm están realizados con un tubo perforado del mismo diámetro que el conjunto. Por otro lado los obturadores con diámetros 28, 30 et 42mm el elemento
central CE
está constituido de un conjunto de 4 tubos.
Este diseño con una zona de inyección constante está bien adaptada para realizar inyecciones de micro pilotes e inyecciones en tubo a manguito.
Dimensiones y características principales de los obturadores simples y dobles.
| Diámetro nominal (mm) | Conexión superior “TC” | Tubo central “CP” Diámetro Interior (mm | Dilatación máxima Diámetro (mm) | Diámetro máximo de utilización (mm) | Orificio de inflado “IA” |
|---|---|---|---|---|---|
| 28 | 3/8" BSP | 8 | 55 | 50 | 1X 1/8" BSP |
| 30 | 3/8" BSP | 8 | 55 | 50 | 1X 1/8" BSP |
| 42 | 1/2" BSP | 17 | 98 | 90 | 2X 1/8" BSP |
| 56 | 3/4" BSP | 20 | 125 | 110 | 2X 1/8" BSP |
| 72 | 1" 1/4 BSP | 35 | 160 | 150 | 2X 1/8" BSP |
| 85 | 1" 1/4 BSP | 35 | 185 | 170 | 2X 1/8" BSP |
| 102 | 2" BSP | 53 | 200 | 190 | 2X 1/8" BSP |
| 130 | 3" BSP | 83 | 270 | 240 | 2X 1/4" BSP |
| 170 | 3" BSP | 83 | 350 | 320 | 2X 1/4" BSP |
Todas las dimensiones y características están dadas en términos de información.
Nos reservamos el derecho de hacer modificaciones sin previo aviso.
Presiones de servicio

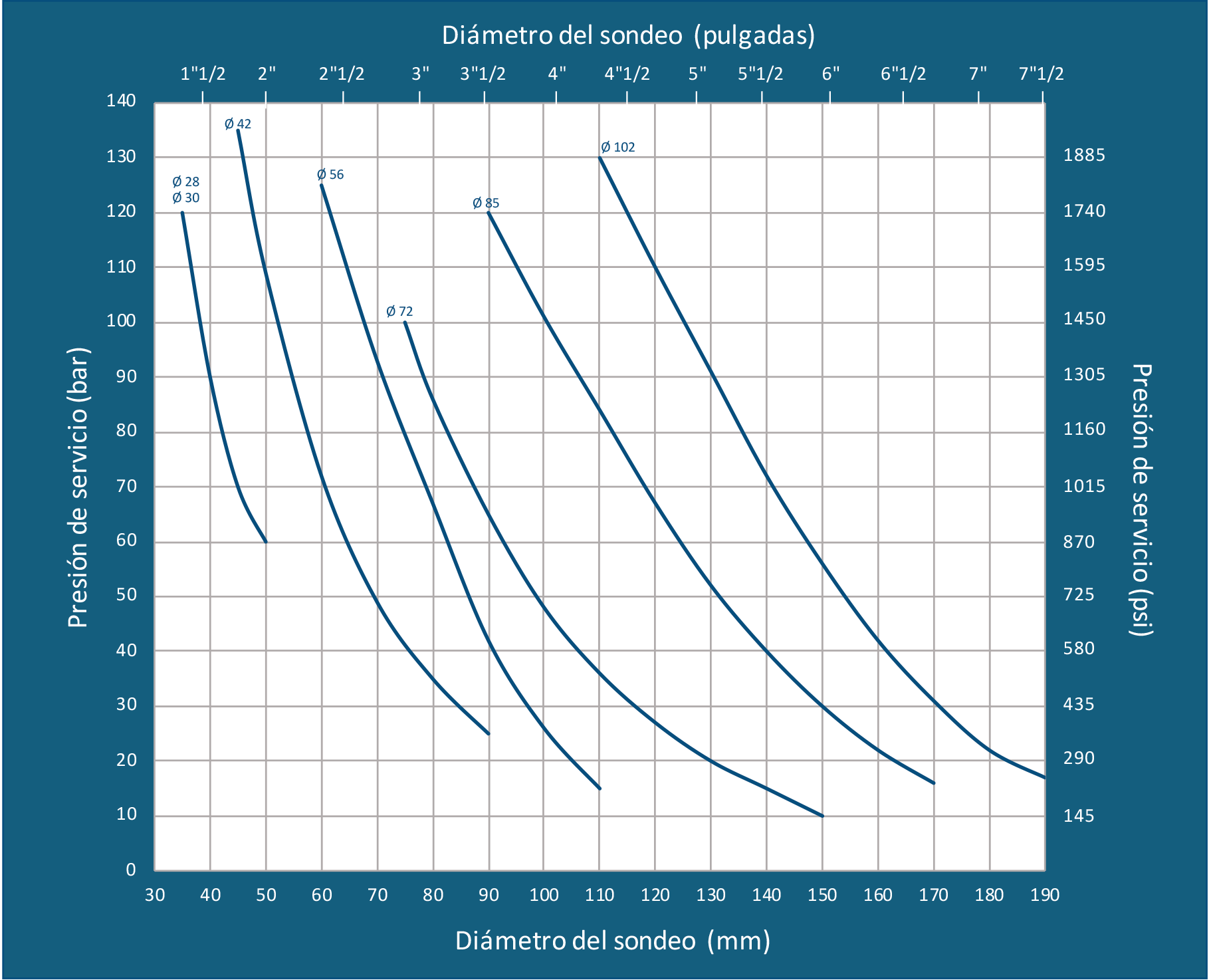

Presión de servicio máxima para obturadores de Ø 28 à Ø 102 mm en función del diámetro del sondeo

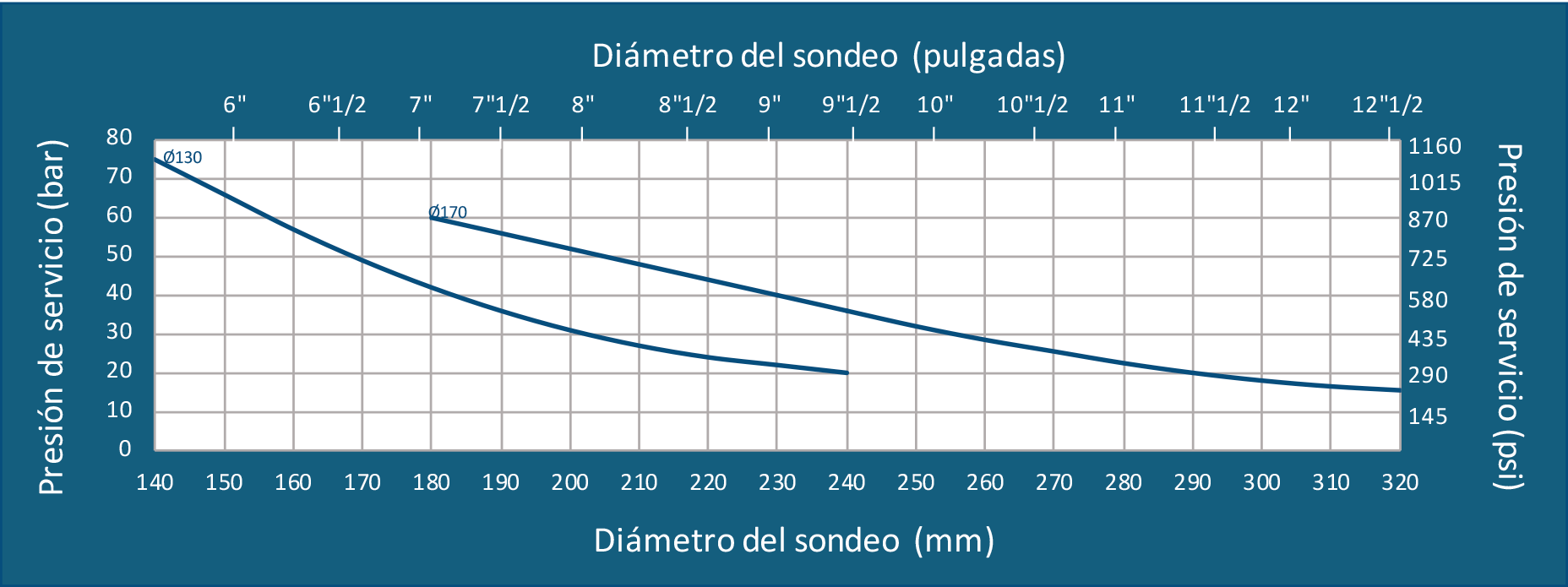

Presión de servicio máxima para obturadores de Ø 130 à Ø 170 mm en función del diámetro del sondeo

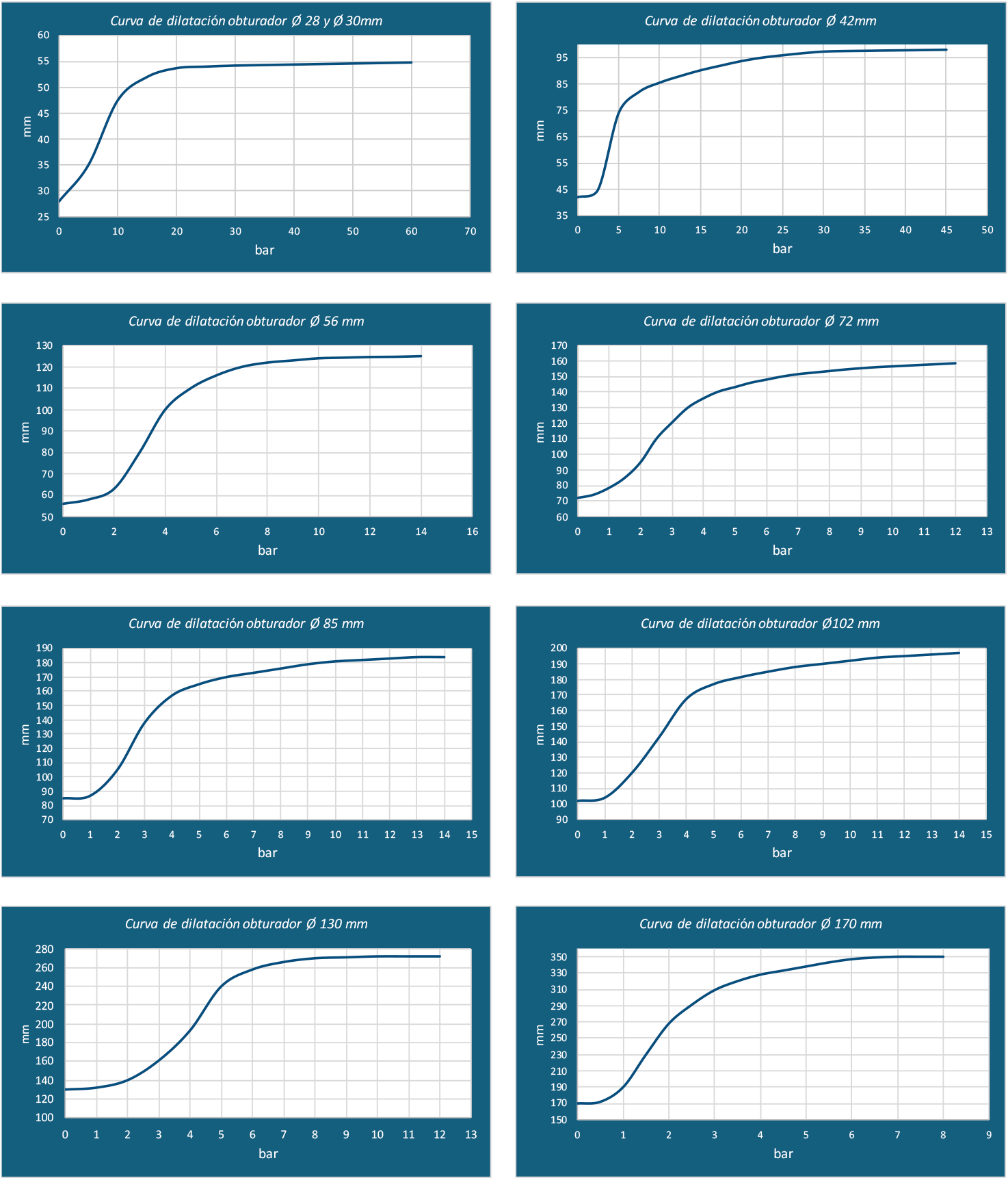

Curvas de dilatación
Estas curvas dadas como información y pueden ligeramente según el lote de fabricación.
