Obturadores bitubos
Obturadores bitubos

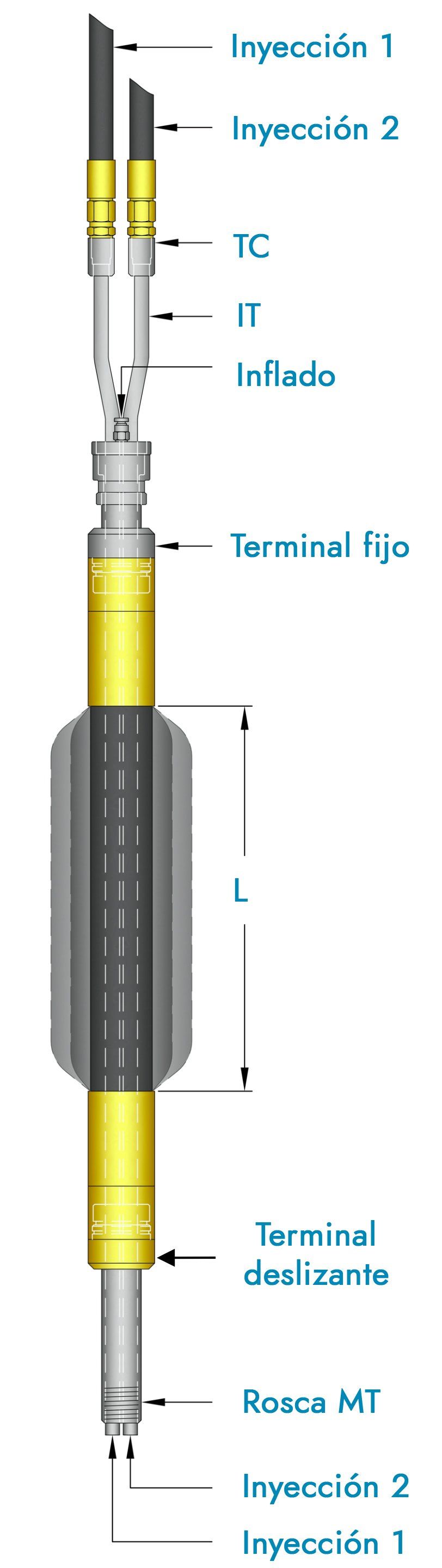

Los obturadores bitubo son utilizados principalmente para las inyecciones de resinas bi-componentes. Están equipados de dos tubos del mismo diámetro que lo atraviesan con una proporción de mezcla 1/1.
El diseño de estos obturadores con dos tubos internos permite que la reacción química se realice a la salida de éste evitando el endurecimiento de las mescla en su interior.
Como para los obturadores clásicos el largo L del elemento dilatable está determinado según la utilización en un tubo o en una perforación abierta; usaremos elementos dilatables largos para perforaciones abiertas para evitar que el producto inyectado pase alrededor de éste. Los largos estándar son de 500 y 1000mm.
Estos obturadores bitubos están disponibles del diámetro 42 al 102mm, otros diámetros y configuraciones están disponibles a pedido.

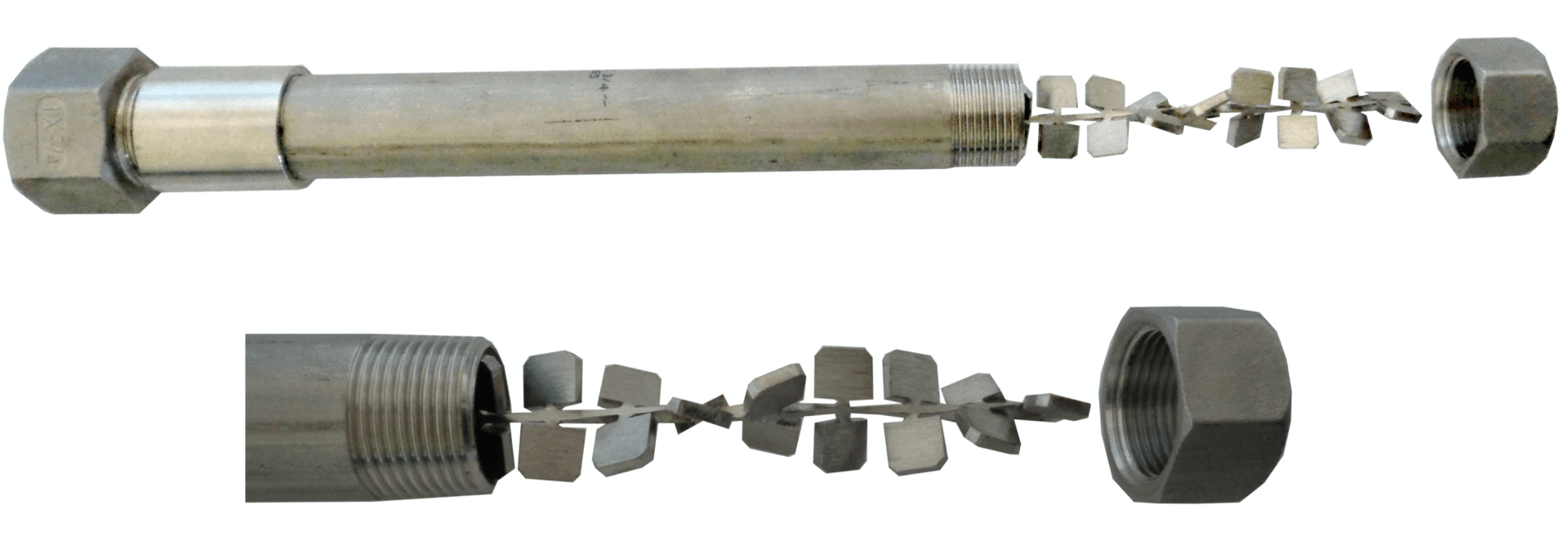

Una rosca en la parte inferior del obturador (MT) permite poner un mesclador estático (Opción)
| Diámetro del obturador (mm) | Dilatación Max. (mm) | Conexión superior "TC" | Tubo de inyección "IT" | Orificio de inflado |
|---|---|---|---|---|
| 42 | 90 | 1/4" BSP | 8 x 1 mm | 1 x 1/8" BSP |
| 56 | 110 | 3/8" BSP | 12 x 1,5 mm | 1 x 1/8" BSP |
| 72 | 150 | 3/8" BSP | 3/8" (17,15 x 2,31) | 1 x 1/8" BSP |
| 85 | 170 | 1/2" BSP | 1/2" (21,34 x 2,77) | 1 x 1/8" BSP |
| 102 | 190 | 1/2" BSP | 1/2" (21,34 x 2,77) | 1 x 1/8" BSP |
Todas las dimensiones y características están dadas a carácter indicativo
Nos reservamos el derecho de modificarlos sin previo aviso
